电磁波吸收材料在实际应用中经常处于复杂环境中，其中湿度、盐度和各种污染物附着，不仅对材料的物理化学结构产生不利影响，还会严重影响其吸波效果及服役性能。因此，研发吸波材料的防水、抗污、防腐和环境适应性，并设计新型多功能高效吸波和环境适应性材料，对于国防重要设施在恶劣环境和复杂场景中应用至关重要。

ylzzcom永利总站线路检测博士生阙龙坤在周祚万教授指导下，提出一种基于石墨烯氟化异质界面精准调控策略，同时实现杂化纳米材料高效宽频吸波和超疏水功能。作者在前期提出的前驱体原位分解制备石墨烯包覆通纳米颗粒（GE@Cu，Carbon, 2024, 225: 119121）基础上，通过精确控制石墨烯氟化，调控F-GE@Cu异质界面的功能耦合，实现了纳米材料的宽带微波吸收和超疏水性能。实验和理论研究结果表明，氟化反应显著提升了了材料的阻抗匹配和电磁波损耗；同时，氟化石墨烯壳层结构赋予材料优异的超疏水性（纳米材料水接触角达154°），即使在酸性、碱性和盐溶液等恶劣的水环境中，该杂化纳米材料也能保持稳定结构稳定性和良好电磁波吸收性能。基于电磁参数模拟计算结果显示，3.5mm厚度下氟化纳米材料的反射率衰减可达-53.0dB，有效吸收带宽8.9GHz。相关研究以“Precise control of fluoridizing graphene@copper hybrids with heterogeneous interface coupling towards broadband microwave absorption and superhydrophobicity”为题发表于近期出版的材料科学顶级期刊（中科院一区TOP，中国科技期刊卓越行动计划英文领军期刊）Journal of Materials Science & Technology,2025,238:13-23 (doi.org/10.1016/j.jmst.2025.02.054). ylzzcom永利总站线路检测博士研究生阙龙坤为论文第一作者，周祚万教授和张海博士为共同通讯作者。

论文链接：https://doi.org/10.1016/j.jmst.2025.02.054

论文主要图表展示：

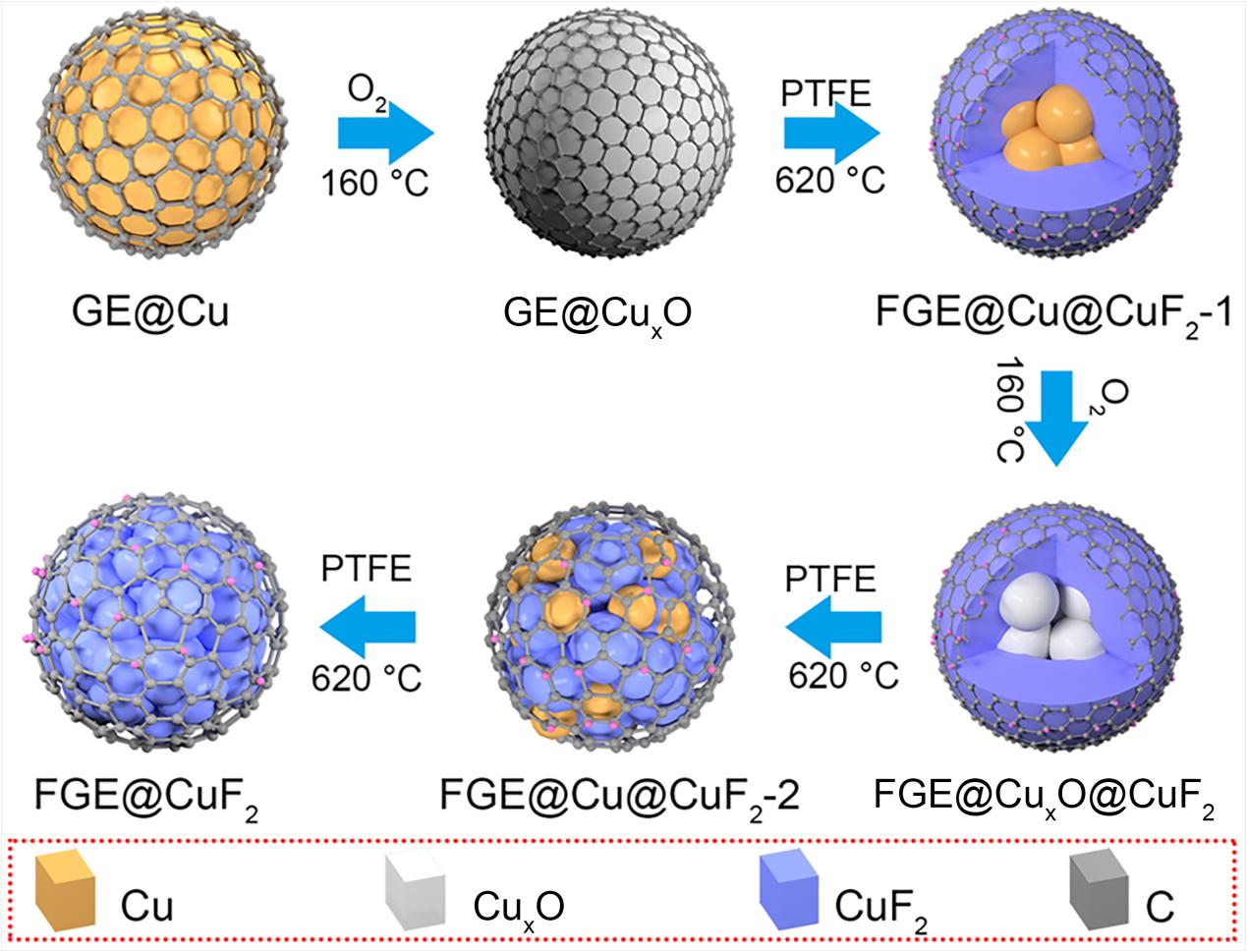

图 1. 氟化纳米杂化材料F-GE@Cu制备原理及工艺技术流程

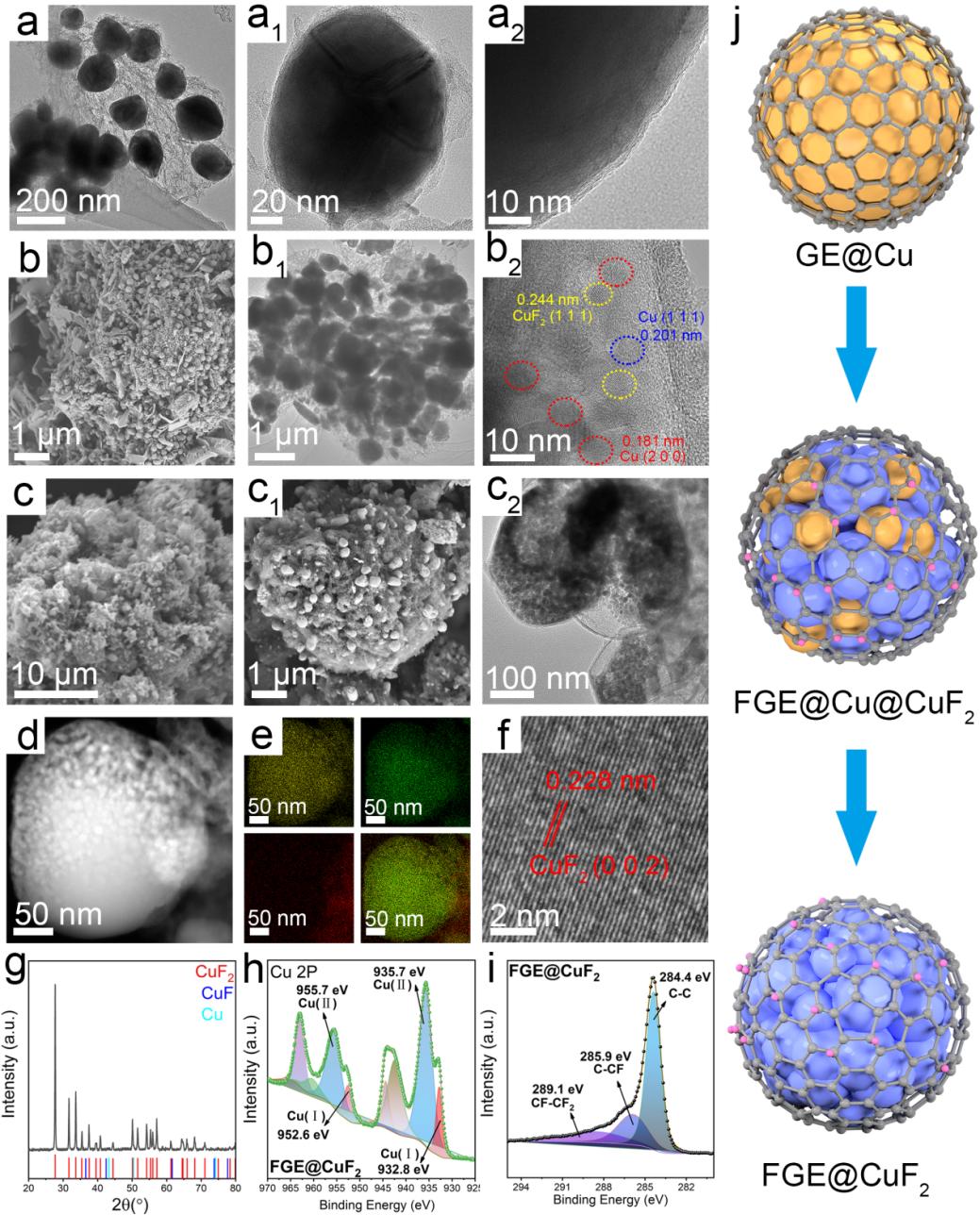

图2. GE@Cu氟化反应调控中F-GE@Cu杂化材料结构演变过程

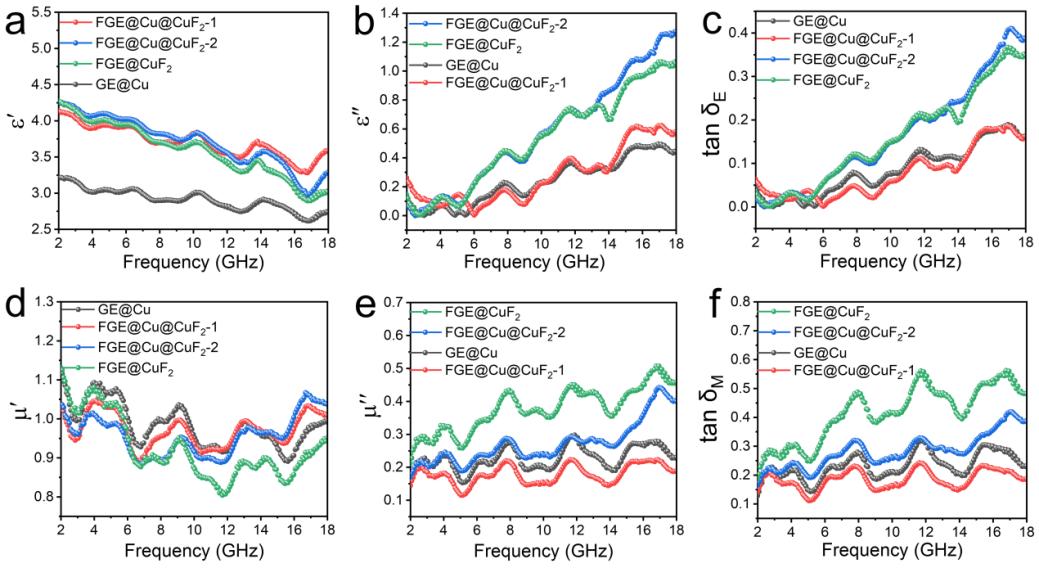

图3. GE@Cu及其氟化产物的电磁参数表征

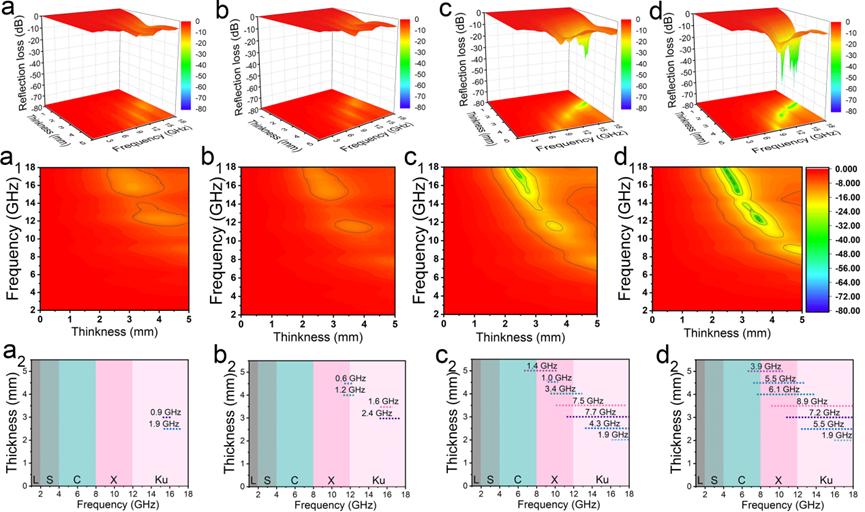

图4. GE@Cu及其氟化产物宽频吸波性能

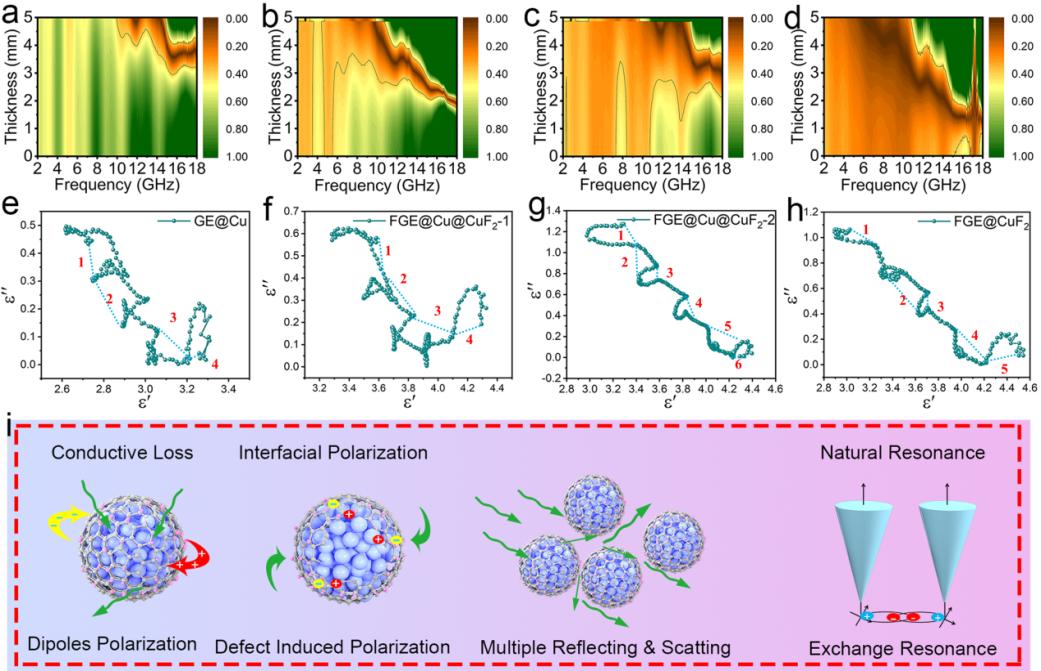

图5. 杂化纳米材料的阻抗匹配与吸波机理分析

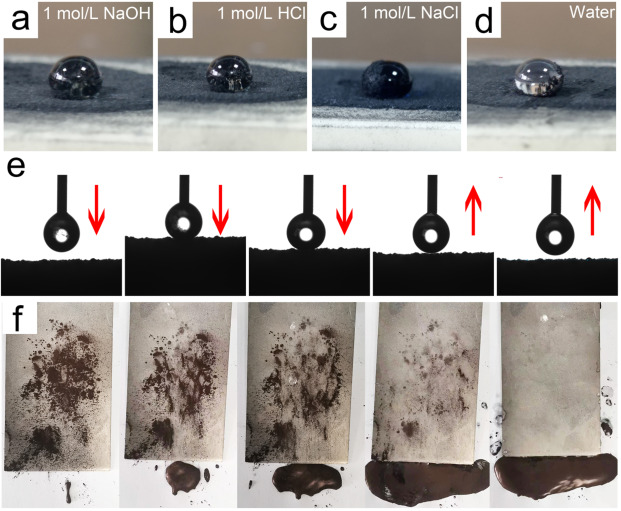

图6. 氟化GE@Cu杂化纳米材料的疏水及耐腐蚀性能
